FUSION360 CAD講習

昨日関連企業向けのCAD講習を開催

目的は技術部が簡単に図面を作成すること、顧客えの営業活動時に寸法測定してもらえると、技術がわざわざ現調しに行かなくても良くなること等メリットが多いんです。

先ずはCADに慣れてもらう為、FUSION360での簡易的なスケッチ、押し出し、図面作成までできれば良いかなと思ってます。

(一応、顔にはぼかしを入れてます)

空間把握、立体把握能力の低い人ほど三角法が書けないんですが、3Dなら三角法で表さなくても投影ビューを配置するだけなので意外と図面作成できるんです。

FUSION360はパーツ点数やジョイント数、穴の数が多くなったりとなると厳しいですが、初心者が3Dや製図を覚えるのにはピッタリなツールだと思います。

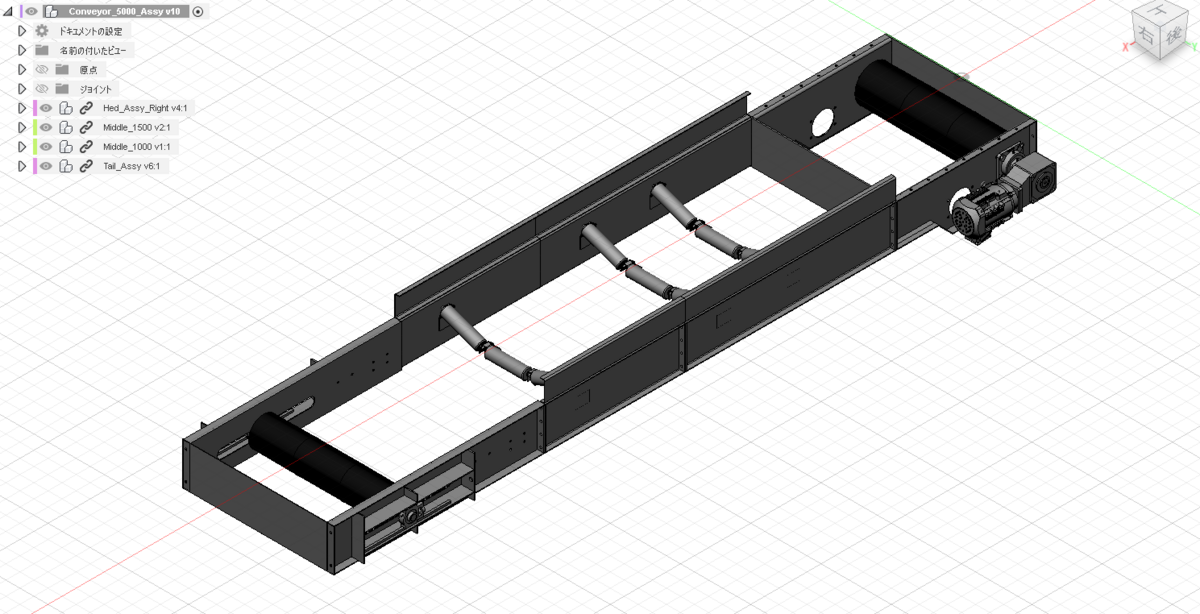

コンベアくらいまでならサクサク動きますし重量まで推定できる優れものです。

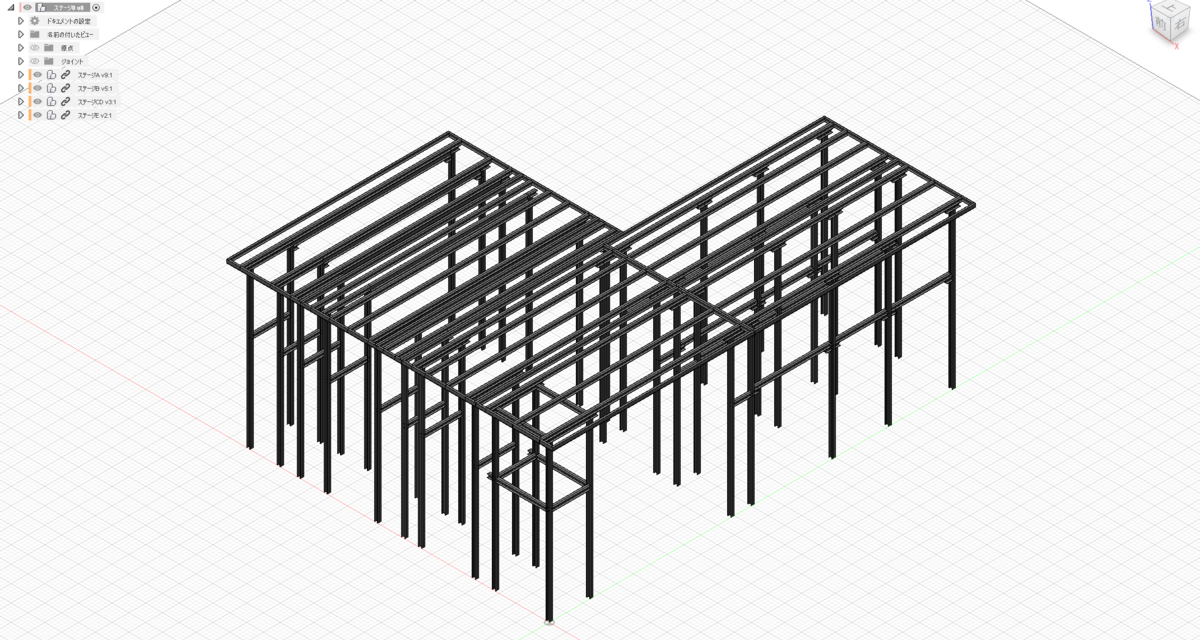

こんな感じでサブアッセンブリ(小さなパーツの集合体)の組み合わせにしてフィーチャーを抑制に変更すると多少軽くなりますが、やはり大きな集合体は2Dかなと思います。

たまにFUSION360の機能等の情報も発信しようと思います。
